Dieses Beispiel soll nicht nur den Drehbefehl erklären. Vielmehr soll
verdeutlicht werden wie man sich mittels einfach überschaubarer
geometrischer Grundkörper mit den Befehlen zuerst vertraut machen sollte. Hier

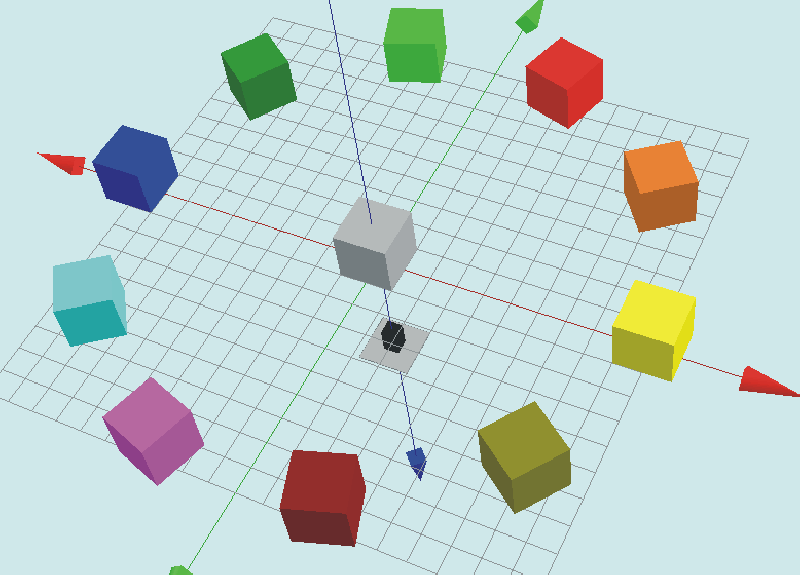

sollen 10 Würfel im Kreis um einen zentralen Würfel angeordnet werden (
10*36°=360°). Ohne den Drehbefehl zu verwenden, müsste man die Koordinaten
der 10 Würfel alle einzeln berechnen, was sehr viel komplizierter wäre! Man
stelle sich das für einen komplexeren Körper vor, z.B. einer ganzen
Hausfassade mit Fenstern und Simsen für ein Winkelhaus! Es ist viel einfacher
eine plane Fassade z.B. erst einfach in der x-z-Ebene zu erstellen und sie dann
erste in ihre endgültige Lage zu schieben und zu drehen.
 |
 |
// 0. Würfel (hell grau, Zentrum)
color 0.75,0.75,0.75 // hell grau

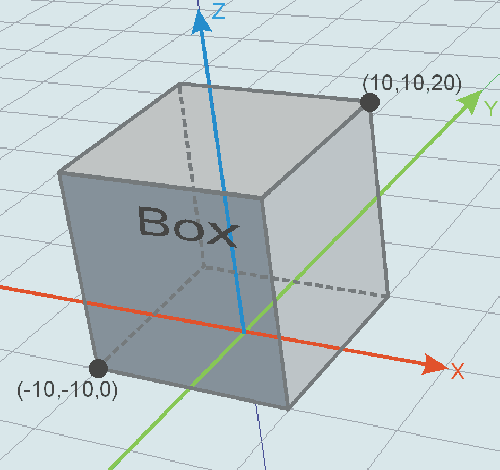

box -10,-10,0, 10,10,20 |
// 0. Würfel (hell grau, Zentrum)
color 0.75,0.75,0.75 // hell grau
box -10,-10,0, 10,10,20
// 1. Würfel (gelb)
verschieben 100,0,0
color 1.00,1.00,0.00
box -10,-10,0, 10,10,20 |

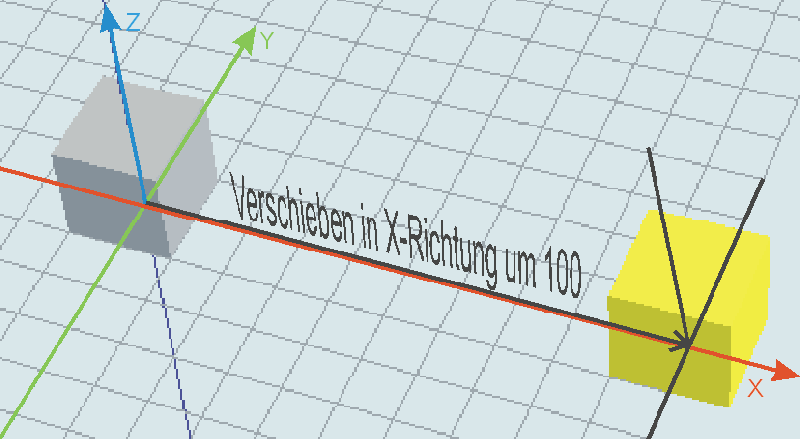

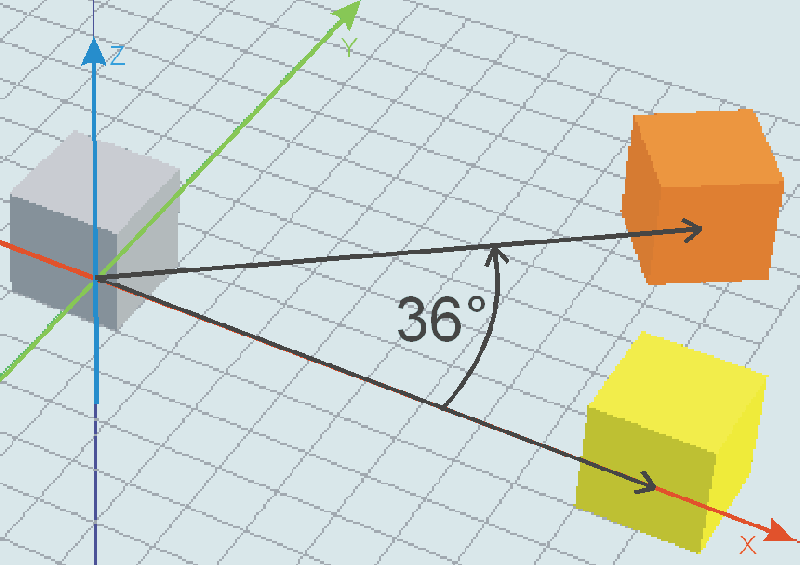

| Nachdem die graue Box um 100mm in X-Richtung verschoben
wurde -> gelbe Box, wird diese um 36 Grad um die Z-Achse gedreht ->
orange Box.
Egal wie kompliziert ein Körper ist (hier nur eine einfache Box), wird
der Körper nach dem Verschiebebefehl und nach den Drehbefehlen einfach
immer wieder dahinter kopiert. Die verschiedenen Farbbefehle und
Kommentarzeilen dienen lediglich der besseren Anschauung.
|
 |
| |
// 0. Würfel (hell grau, Zentrum)
color 0.75,0.75,0.75 // hell grau
box -10,-10,0, 10,10,20
// 1. Würfel (gelb)
verschieben 100,0,0
color 1.00,1.00,0.00
box -10,-10,0, 10,10,20
// 2. Würfel (orange)
// Drehpunkt x,y,z um Winkel a,b,c
drehen -100,0,0, 0,0,36
color 1.00,0.50,0.00
box -10,-10,0, 10,10,20 |
| Beispiel "Drehprinzip" ausführlich kommentiert zum
Download
Datei: drehprinzip.te3
für WinTrack 6.1.5 TEdit3D
|
 |
